12 метров

tower 12gaz z tower 12gaz

Параметры

Единица

измерения

Величина
Базовый автомобиль ГАЗ-33023
Рабочая высота подъема

м

12-0,5
Грузоподъемность люльки

кг, не более

200
Габаритные размеры в транспортном  положении: длинаширинавысота

мм, не более

6550

2500

3000
Полная масса подъемника

кг, не более

3500
Задний угол свеса

град

16
Вылет

м, не более

5
Угол поворота стрелы

град

360
Рабочее давление

МПа

10
Максимальная транспортная скорость подъемника

м/с(км/ч)

19,44(70)
Опорный контур

м

2,28х(2,9х2,54)
Время подъема люльки на рабочую высоту

с

90±15
Максимальная частота вращения поворотной части

с-1 (об/мин)

0,017 (1,0)
Место управления всеми движениями стрелы

Пульт оператора на поворотной части  и пульт в люльке
Способ управления  стрелой

Электрогидравлический
Срок службы

лет

8





14 метров



Максимальная рабочая высота, примерно: 14,70 m
Максимальная высота платформы, примерно: 12,70 m
Максимальный боковой вылет стрелы, примерно:

6,20 m (200 Kg) -

- 7,70 m (80 Kg)
Максимальная амплитуда поворота колонны: 360°
Размах телескопа, примерно: 5,75 m
Габариты люльки, длина/ширина/высота: 1,20x0,70x1,10 m
Грузоподъемность люльки: 200 kg
Амплитуда поворота люльки: 60° + 60°
Опорное устройство: 4 опоры



16 метров



Максимальная рабочая высота, примерно: 16,30 m
Максимальная высота платформы, примерно: 14,30 m
Максимальный боковой вылет стрелы, примерно:

7,50 m (200 Kg) -

- 10,20 m (80 kg)
Максимальная амплитуда поворота колонны: 360°
Размах телескопа, примерно: 6,82 m
Габариты люльки, длина/ширина/высота: 1,60x0,70x1,10 m
Грузоподъемность люльки: 200 kg
Амплитуда поворота люльки: 60°+ 60°
Опорное устройство: 4 опоры



17 метров



tower 17ap

Высотные / грузовысотные характеристики

автовышки АП-17 ГАЗ-3307 17 метров:

Рабочая высота подъема автовышки
АП-17 ГАЗ-3307:		 17 м
Вылет стрелы автовышки
газ-3307 ап 17:		 7 м
Грузоподъемность автовышки
АП-17 ГАЗ-3307:		 250 кг
Габаритные характеристики автовышки
АП-17 ГАЗ-3307 в транспортном положении:
Длина автовышки
АП-17 ГАЗ-3307 в т/п:		 8290 мм
Ширина автовышки
газ-3307 ап 17 в т/п:		 2500 мм
Высота автовышки
АП-17 ГАЗ-3307 в т/п:		 3120 мм
Масса автовышки
газ-3307 ап 17:		 6390 кг

 z tower 17ap-1z tower 17ap-2

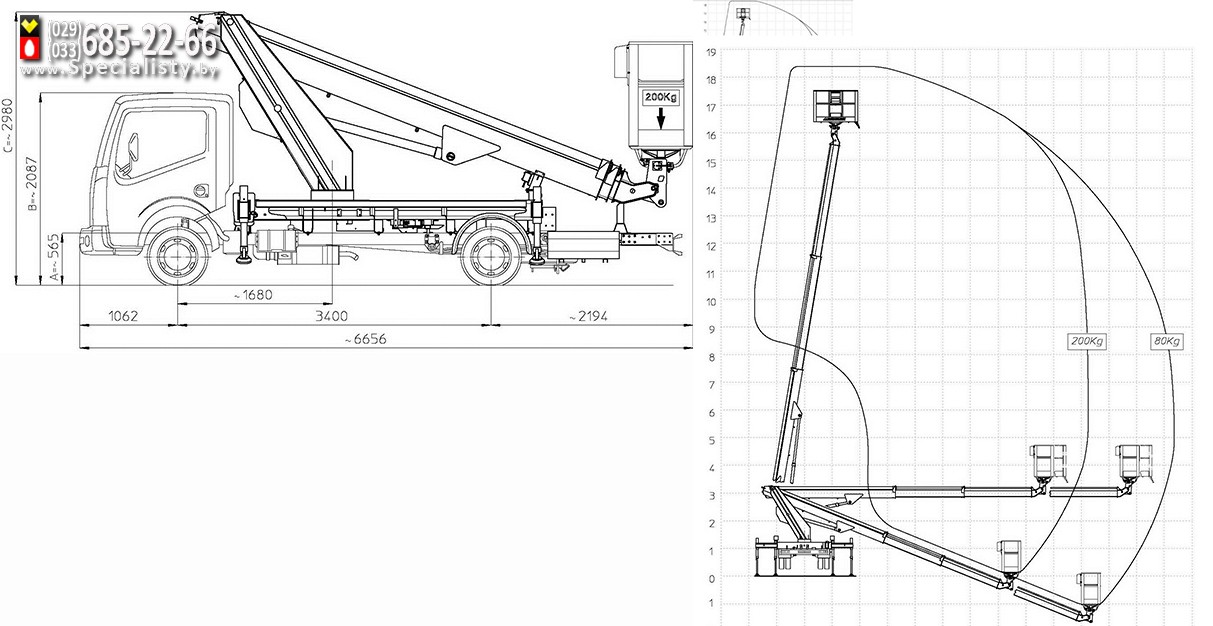

18 метров EX



Максимальная рабочая высота, примерно: 18,20 m
Максимальная высота платформы, примерно: 16,20 m
Максимальный боковой вылет стрелы, примерно:

10,20 m (200 Kg) -

- 13,30 m (80 Kg)
Максимальная амплитуда поворота колонны: 400°
Габариты люльки, длина/ширина/высота: 1,60x0,70x1,10 m
Грузоподъемность люльки: 200 kg
Амплитуда поворота люльки: 90°+ 90°
Опорное устройство: Н-опоры

.
